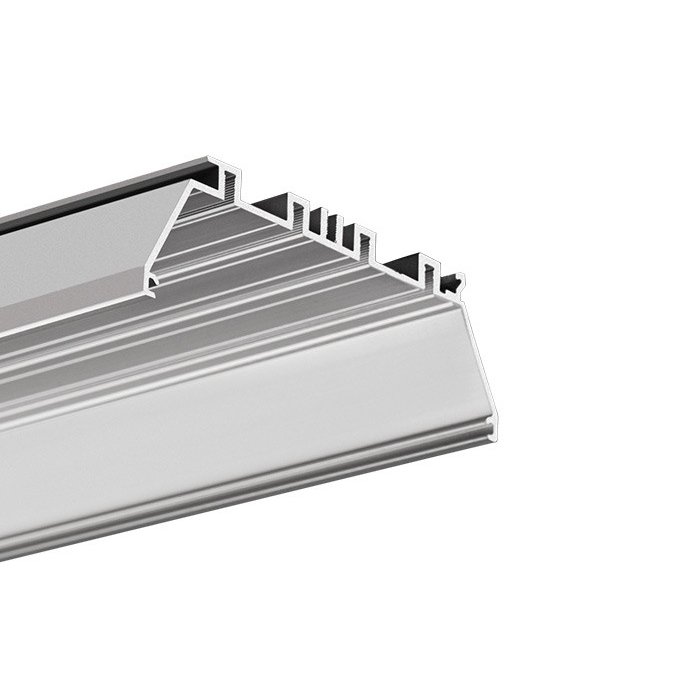

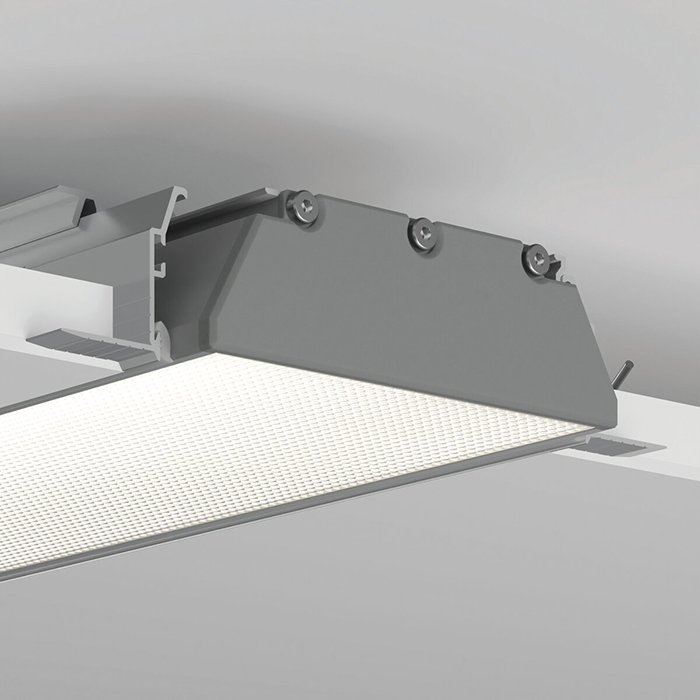

LED profil do sádrokartonu KLUŚ OMODO-100

Detailní popis produktu

LED profil do podhledu s označením KLUŚ OMODO-100 je hliníkovým produktem s tovární výrobou v EU. Vývojové a produktové oddělení společnosti KLUŚ klade důraz, aby jeho funkčnost, technické zpracování a produktový design tvořil harmonický celek. Profil pro LED pásky do podhledu OMODO-100 je vhodný pro malosériovou výrobu svítidel s velkým světelným výkonem. Je součástí robustní a modulárního systému osvětlení, který poskytuje PROFI řešení a produktovou kvalitu pro osvětlení sádrokartonového podhledu.

Jaké přednosti a doporučené způsoby montáže nabízí ALU profil pro LED pásek OMODO-100?

Mezi přednosti produktu patří jeho vysoká mechanická tuhost a teplená vodivost vzhledem k rozměrům produktu. Kvalitní hliníková slitina efektivně odvádí teplo z LED pásků, čímž zajišťuje jejich optimální provozní teplotu a prodlužuje životnost. Související široká nabídka příslušenství slouží k dosažení špičkových světlených vlastností s možnostmi montáže formou:

• Vestavby do sádrokartonového stropu a podhledu - pomocí komplexní nabídky souvisejících #tablink#profily#profilů## a komponent přináší tyto výhody:

  • Kompatibilita se sádrokartonovými deskami 12,5mm.
  • Mimořádně sofistikované a robustní řešení s možností umístění napájecího zdroje nebo řídící elektroniky do podhledu.
  • Spojení osvětlovacího profilu s montážní částí přináší profesionální řešení. Umožňuje oddělit osvětlovací část od montážního profilu a následně ji snadno opět vrátit zpět.

Z jakých komponenty se skládá systém pro osvětlení sádrokartonového podhledu?

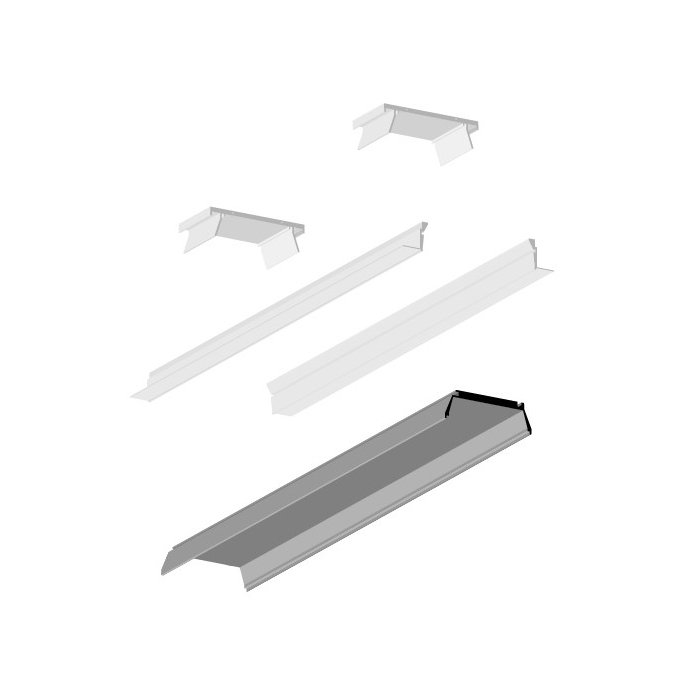

Jedná se o PROFI řešení, které nabízí komplexnost, robustnost a perfektní produktový design pro a osvětlení stropu ze sádrokartonu. Snadný přitup k tomuto systému osvětlení představuje možnost zakoupení celého setu sytému MOD-KOZE-100, systému MOD-TEK-100 nebo systému MOD-KOL-100. Set zahrnuje všechny níže uvedené komponenty potřebné na 1 běžný metr svítidla. Rozhodnete-li se sestavit řešení individuálně budete potřebovat tyto součásti:

Pro 1 běžný metr osvětlení je třeba:

• 1/9 - | 1x 1m | Profil pro LED osvětlení v sádrokartonu KLUŚ OMODO-100
• 2/9 - Boční lišty pro instalaci do sádrokartonu. Vyberte jednu z vhodných variant:
  •  | 2x 1m | MOD-KR-KOZE - pro bezrámečkovou montáž
  •  | 2x 1m | MOD-KR-TEK - pro montáž s tenkým rámečkem a zpevněním konstrukce podhledu
  •  | 2x 1m | MOD-KR-KOL - pro montáž s rámečkem bez nutnosti začištění stropu
• 3/9 - | 3x | - Montážního můstku MOD-MOS-100
• 4/9 - | 6x | - Montážní upevňovací pružiny do sádrokartonu RAM-1
• 5/9 - | 6x | - Montážní zpevňující pružiny KR
• 6/9 - | 3x | - Montážního aretačního zajišťovacího šroubu DIN7981F
• 7/9 - | 2x 1m | - Těsnící silikonové gumy KR
• 8/9 - | 2x |  - Záslepek
• 9/9 - | 1x 1m | - Difuzoru

Jaké jsou charakteristické technické vlastnosti pro ALU LED profil do podhledu OMODO-100?

Vynikající mechanické vlastnosti doplňuje také inovativní produktový design. Ten může být svými modulárními možnostmi zcela ojedinělý. Přidáváme několik technických  vlastností, které jsou pro LED profil OMODO-100 charakteristické:

• Možnost dosažení UGR < 19 pomocí vhodně zvolených difuzorů světla.
• Možnost použití proudových modulů s účinností až 190lm/W a CRI>90.  K dispozici na vyžádání.
• Rozsah příslušenství umožňuje utěsnění vyráběného svítidla až do IP20.
• ZM - "montážní kolejnice" - s možností montáže spojky nebo závěsných systémů profilů.
• Dostupnost EULUMDAT pro výpočet umělého osvětlení.

S jakými LED pásky je profil OMODO-100 kompatibilní?

Při výběru zdroje světla z produktové kategorie LED pásky a svítící ohebné pásky jsou níže uvedené technické vlastnosti důležitým faktorem. Dodržení technických a konstrukčních doporoučení je významným aspektem pro kvalitu a dlouhý životní cyklus vyrobeného osvětlení. ALU LED profil do sádrokartonu umožňuje:

• Montáž 7x LED pásku o šířce max. 10mm | Pro souvislou světelnou linii bez viditelného bodování diod LED pásku doporučujeme >96 LED/1 běžný metr (tento parametr ovlivňuje výběr kompatibilního difuzoru).
• Pro efektivní chlazení a odvod tepla svítících pásků doporučujeme nepřekročit celkový příkon vyráběného svítidla: 72W / 1 běžný metr (tato hodnota se může v závislosti na podmínkách použití hliníkového profilu OMODO-100 lišit).
• Vhodné a kompatibilní produkty z naší nabídky naleznete na záložce  #tablink#led-pasky#doporučené LED pásky##.

Pro jaký typ nebo účel osvětlení je hliníkový LED profil OMODO-100 vhodný?

Hledáte-li způsob jak vytvořit robustní a výkonné osvětlení LED páskem v podhledu ze sádrokartonu, hliníkový profil OMODO-100 pro vás může být ideální alternativou. Zajistí  kompaktní estetický vzhled a vynikající světlené vlastnosti v závislosti na konfiguraci svítidla. Produktový design jej předurčuje pro využití ve formě:

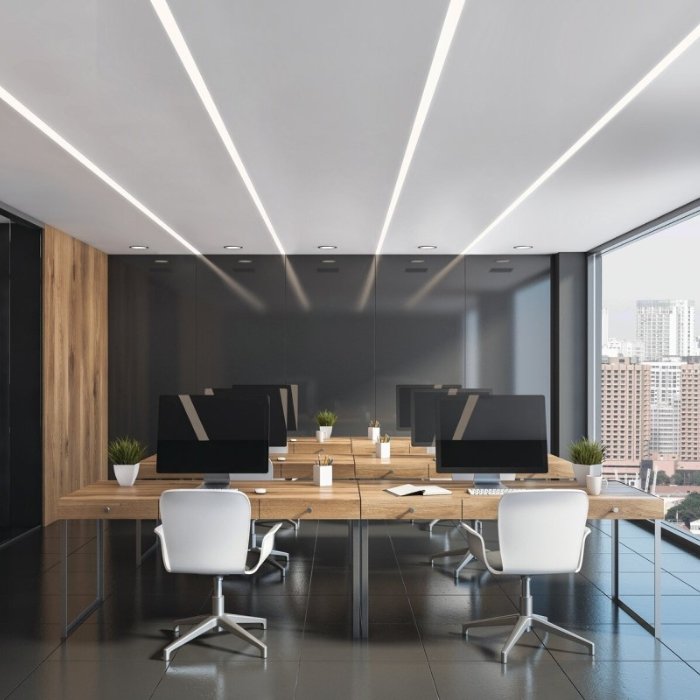

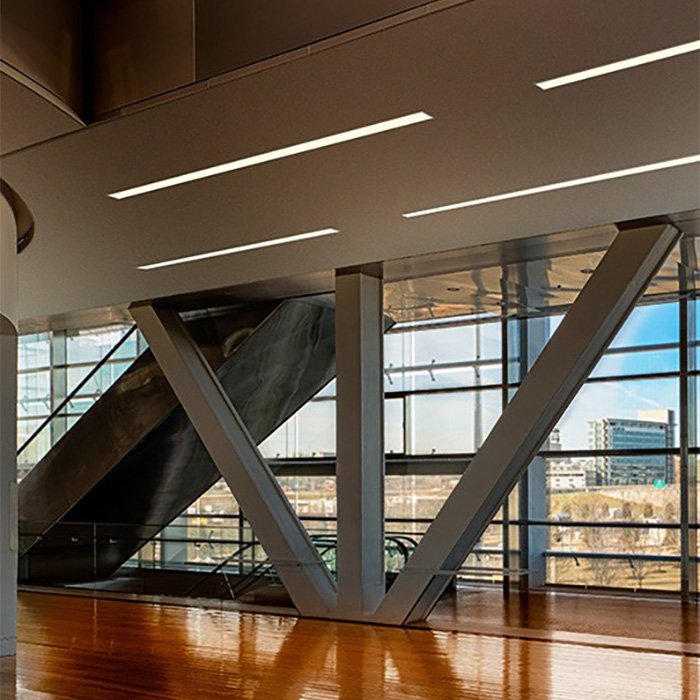

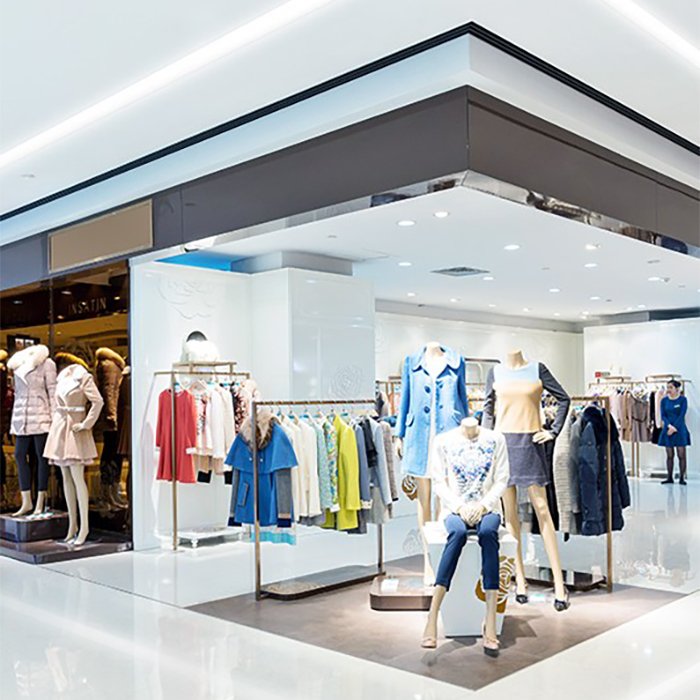

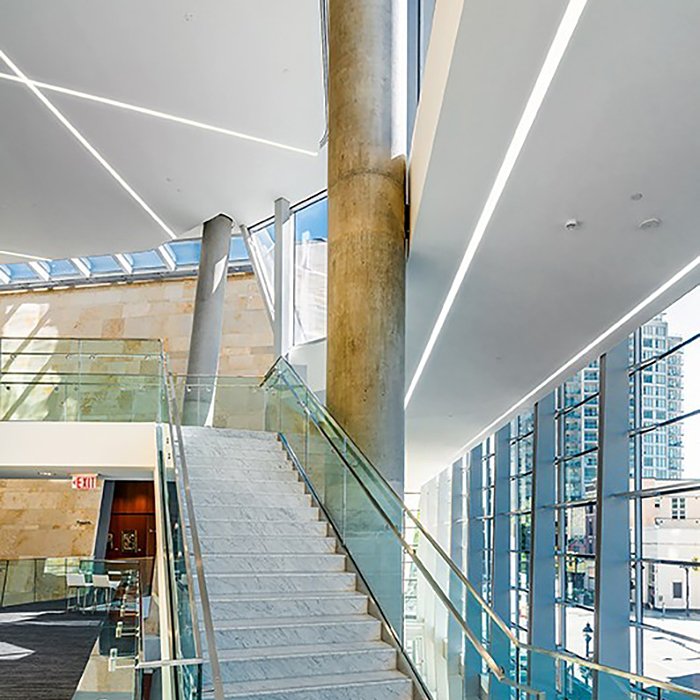

• Stropní podhledové osvětlení - zabudováním do SDK lze vyrobit lineární osvětlení podhledu LED pásky v sádrokartonu.

Jaké jsou produktové varianty a co je předmětem dodávky zboží?

Součástí dodávky zboží je pouze hliníkový LED profil OMODO-100 ve vybrané dálce a zvolené povrchové úpravě / barvě. #tablink#difuzory#Difuzory## | #tablink#zaslepky#Záslepky## | #tablink#montaz#Montážní komponenty## - je nutné zakoupit zvlášť. Volitelné produktové varianty jsou:

Povrchová úprava / barva:

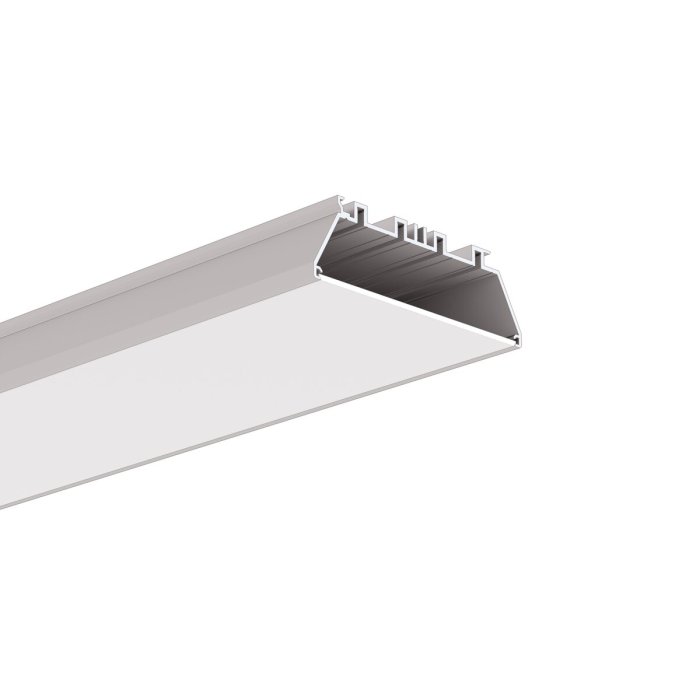

• Stříbrná - (anodizovaná - eloxovaná)

Délka / rozměr:

• 1000 mm (± 1%) | Doporučený počet aretačních šroubů M3x5 DIN7981F 3ks
• 2005 mm (± 1%) | Doporučený počet aretačních šroubů M3x5 DIN7981F 6ks
• 3010 mm (± 1%) | Doporučený počet aretačních šroubů M3x5 DIN7981F 9ks

Naše doplňkové služby:

Montážní informace:

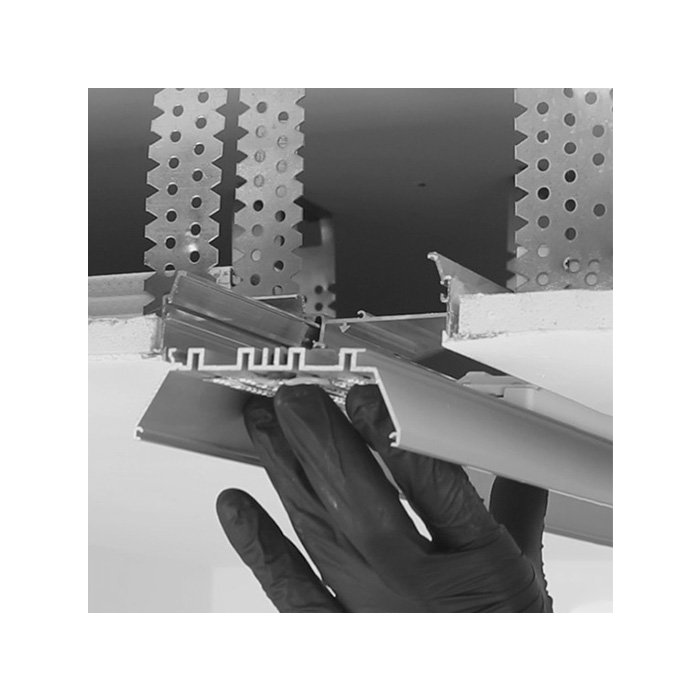

Výroba vestavných svítidel v sádrokartonu pomocí profilu OMODO-100 vyžaduje odpovídající technické zkušenosti, zručnost a potřebné vybavení. Přiložené #tablink#videa#montážní video## představuje doporučený pracovní postup sestavení a montáže LED profilu pro podhledové osvětlení. Kromě dříve uvedených obecných pokynů vám nabízíme i několik specifických doporučení pro montáž:

• Vestavný LED profil do podhledu OMODO-100 svou hloubkou zasahuje do rastru (konstrukce) stropu.
• Pro polygonální tvary osvětlení využijte úhlové nebo rovné spojky.
• Záslepky se na vestavný LED profil nasazují ze strany. LED difuzor se do profilu vmáčkne z čelní strany.
• Kompletní sortiment montážního příslušenství naleznete v #souv#souvisejícím zboží##.

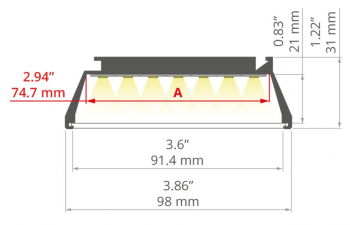

Technický výkres
