Spojovací prvky a spojky pro LED profily
Spojka drží dva profily v jedné rovině a v přesném úhlu. Rozhoduje o tom, jestli přechod mezi nimi zůstane v hotové linii neviditelný, nebo jestli se v místě spoje objeví hrana a stín. Jako oficiální distributor systémů KLUŚ dodáváme spojky pro přímé napojení, úhlové přechody i rozbočení.
#ShowMore#
Typy podle geometrie spoje

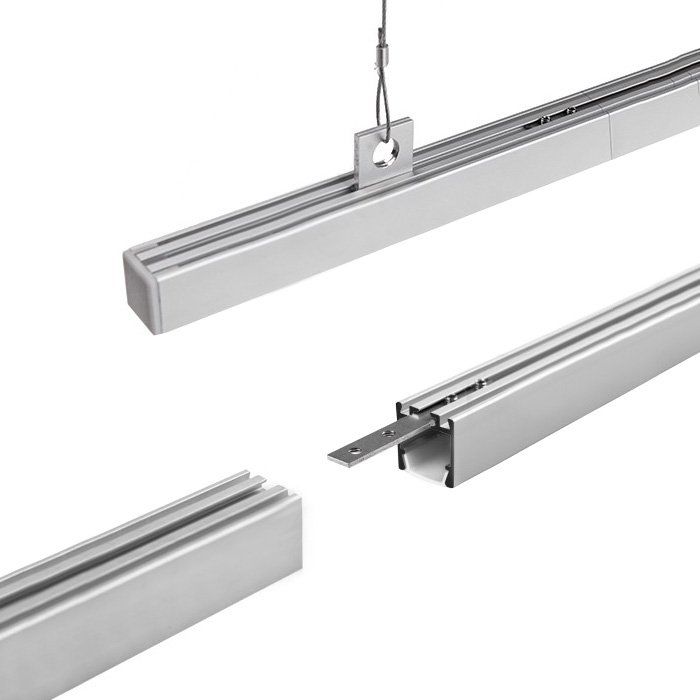

- – přímé (180°) — prodloužení linie za hranici jednoho profilu

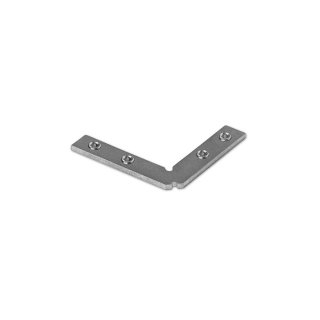

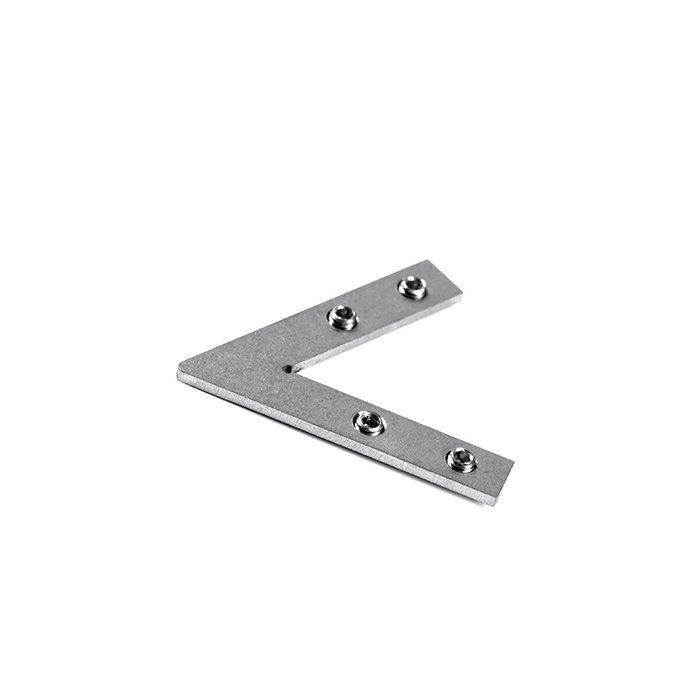

- – úhlové 45°, 60°, 90°, 120° a 135° — změna směru v ploše
- – úhlové v provedení PION — tytéž úhly, ale ve svislé rovině, tedy přechod ze stropu na stěnu

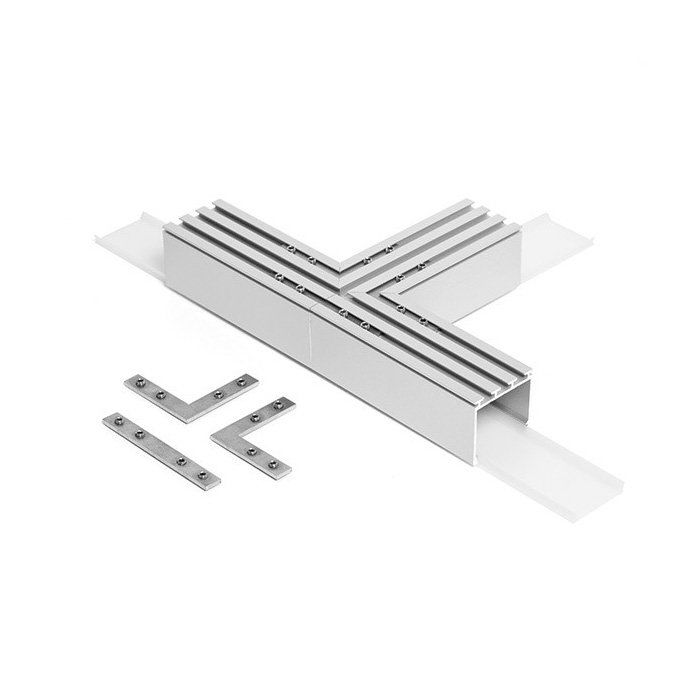

- – rozbočovací T (45°, 60°, 90°) — odbočka z průběžné linie
- – křížové X (45°, 60°, 90°) — křížení dvou linií
- – Y 120° — trojcestné rozvětvení do symetrické hvězdy
Rozdíl mezi ZM-90 a ZM-PION-90 je v rovině ohybu, ne v úhlu. Vodorovná spojka zatáčí linii po stropě, provedení PION ji zalomí přes hranu mezi stropem a stěnou. Záměna je nejčastější chyba při objednávce.
Kompatibilita s profilovou řadou
Spojka se zasouvá do vnitřní drážky profilu, takže její průřez musí odpovídat konkrétní řadě KLUŚ. Univerzální provedení neexistuje. U mikroprofilů slouží samostatné typy s menším průřezem, u širokých profilů naopak spojky s větší dosedací plochou. Kompatibilitu ověřujte podle typového označení profilu, ne podle rozměru na oko.
Co je potřeba naplánovat před montáží
Přerušení LED pásku. V místě spoje pásek nepokračuje — vzniká tmavé místo v délce spojky. U dlouhých linií je to zanedbatelné, u krátkých úseků a u rohů je to vidět. Řešením je pásek s vyšší hustotou diod, nebo posunutí spoje mimo pohledové místo.

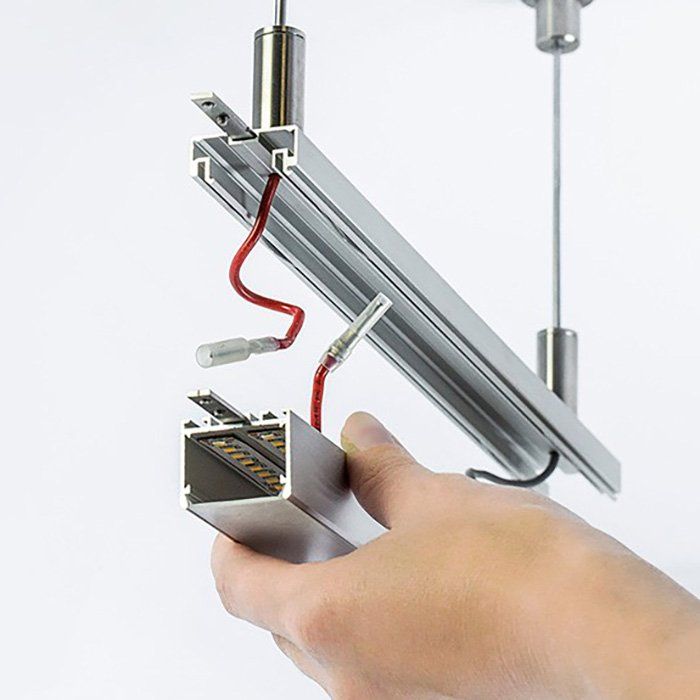

Prostup kabelu. Napájení mezi navazujícími profily vede skrz spojku. Kabel je nutné protáhnout dřív, než se profily stáhnou k sobě — po dotažení už k drážce není přístup.
Pořadí prací. Spojka se osazuje do profilu před jeho montáží na konstrukci a před vložením pásku. Zpětné rozebírání zavěšené linie znamená sundat celé svítidlo.
Přesnost spoje
Řezy obou profilů musí být kolmé a v úhlu, který spojka předpokládá. Odchylka jednoho stupně se na dvoumetrové linii projeví viditelným rozevřením spáry. U úhlových spojů doporučujeme řezat na pokosové pile s dorazem, nikoli ručně.
Potřebujete ověřit, která spojka odpovídá vaší profilové řadě, nebo podklady pro projekt? Napište na info@klusprofile.cz.
