Závěsný prvek do ALU profilu FI-8-LIN-BOX-Z | podélný | DC 12/24V

Detailní popis produktu

Závěsný prvek do hliníkových profilů a lišt s označením KLUŚ FI-8-LIN-BOX-Z nabízí vyváženou kombinaci funkčnosti a estetického designu. Ve s Ve spojení s produkty #tablink#profily#hliníkové profily s možností uložení napájecího zdroje## umožňuje malosériovou výrobu napájecích boxů pro svěšená svítidla. Minimalistické zpracování závěsného prvku se vyznačuje kompaktním vzhledem, který hladce splyne s interiérem a přirozeně se stane jeho součástí. Závěsný prvek do ALU profilu FI-8-LIN-BOX-Z je vhodný pro montáž:

• Sestavou kontra-maticového mechanismu (je součástí balení) do hliníkového materiálu o síle max. 3mm

Výhodou závěsného prvku FI-8-LIN-BOX-Z je volitelná možnost (kterou můžete a nemusíte využít) jednopólového napájení DC 12V/24V. Díky tomu můžete napájet LED pásek umístěný v hliníkovém profilu skrze kompatibilní #tablink#montaz#ocelové lanko##. Tento způsob instalace zcela eliminuje potřebu samostatného napájecího kabelu. Zavěšení a napájení poskytuje svobodu v navrhování svítidel a jejich umístění v prostoru, aniž by byl narušen estetický dojem napájecími kabely. Pro tento způsob instalace svítidel využijte kompatibilní závěsky na svítidlo (na profil | lištu):

• Bez možnosti napájení - závěsky svítidel (profilů | lišt) pro ocelové lanko
• S možností jednopólového napájení - DC 12/24V závěsky svítidel (profilů | lišt) pro ocelové lanko
  • pro napájení svítidla je třeba minimálně pár napájecích prvků.
  • připojení napájecího vodiče umožňuje vedení napětí skrze hlavici závěsného prvku na ocelové lanko až do svítidla k LED pásku.

Jaké možnosti a technické vlastnosti poskytuje závěsný prvek FI-8-LIN-BOX-Z?

Závěsný prvek FI-8-LIN-BOX-Z je stylové a funkční řešení navržené pro zavěšení osvětlení. Klíčové vlastnosti a výhody tohoto závěsného systému jsou detailně popsány v následujících bodech:

Vlastnosti závěsného prvku FI-8-LIN-BOX-Z:

• Minimalistický produktový design - pro výrobu horizontálně závěsných svítidel z hliníkových profilů nebo lišt.
• Estetická krytka - slouží k zakrytí vrtaného otvoru a k zamaskování drobných nedokonalostí vzniklých během vrtání.
• Podélné vedení #tablink#montaz#ocelového lanka## s průměrem max. 1 mm ke svítidlu.
• Špičkové mechanické vlastnosti s nosností až 10 kg.
• Systém FI - se vyznačuje maximálně kompaktním provedením, který je ideální pro interiéry, kde je kladen důraz na nenápadnou integraci svítidel do prostoru.

Dostupné barevné varianty produktu FI-8-LIN-BOX-Z:

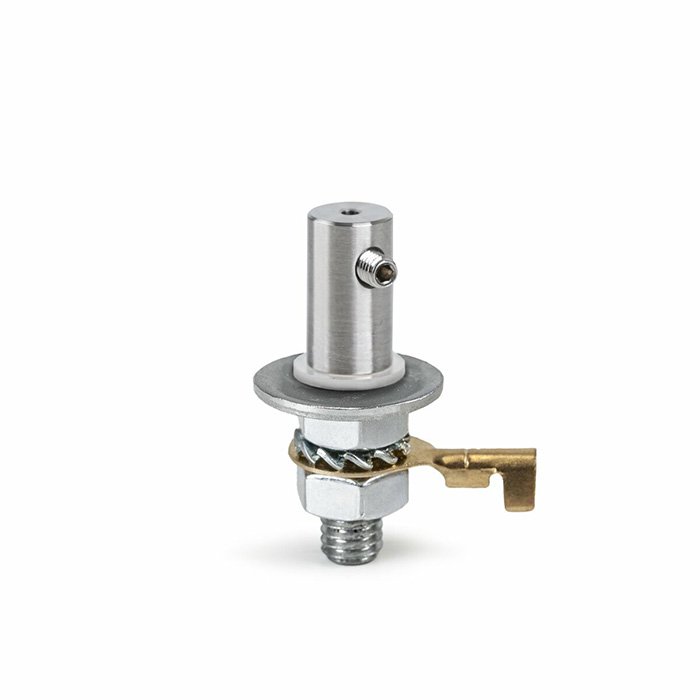

• Stříbrná (lesklá stříbrná nerezová)

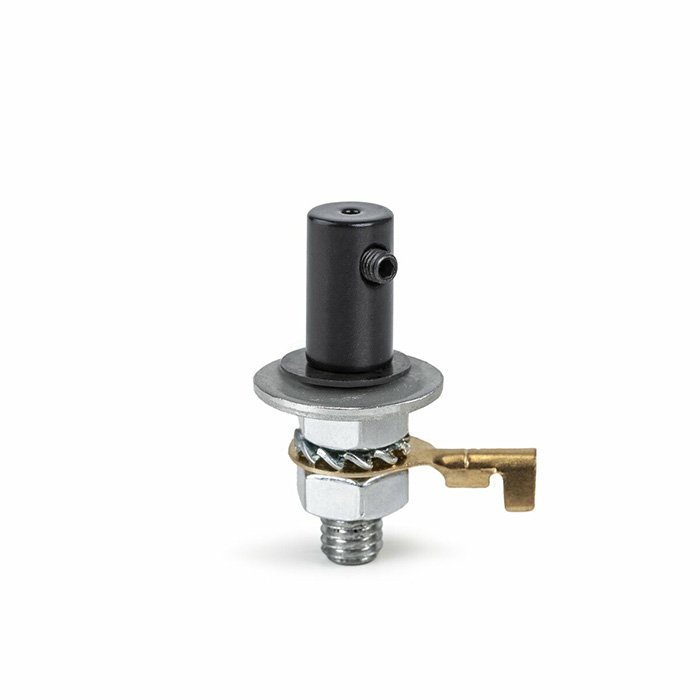

• Černá (RAL 9005)

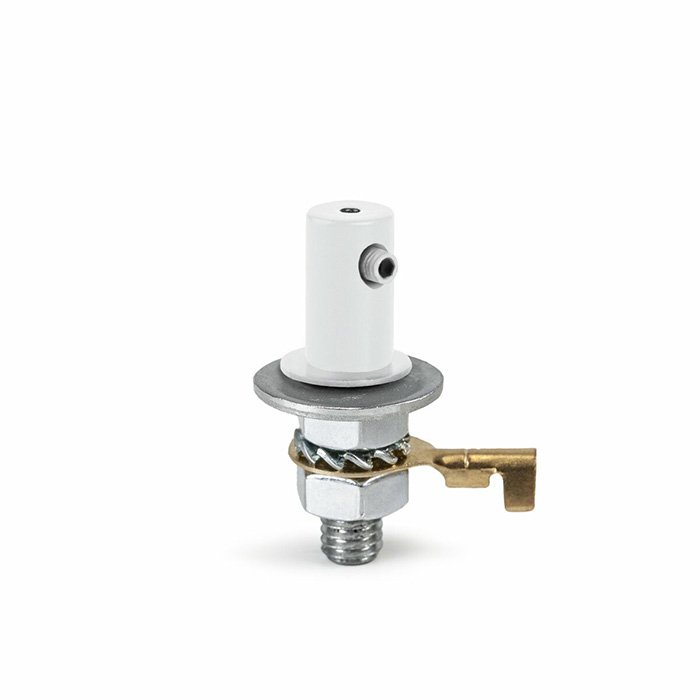

• Bílá (RAL 9010)

Součástí dodání produktu je pouze 1ks závěsného prvku FI-8-LIN-BOX-Z. Pro svěšení LED profilů polygonálních tvarů je zapotřebí minimálně 2ks. Při výrobě napájecích boxů je počet použitých prvků FI-8-LIN-BOX-Z zcela individuální. Nelze poskytnout univerzální doporučení, protože záleží na délce, hmotnosti a materiálovém složení svítidel.

Montáž závěsného prvku do ALU profilu

Montáž závěsného systému FI-8-LIN-BOX-Z vyžaduje odpovídající technické zkušenosti, zručnost a potřebné vybavení. Kromě dříve uvedených obecných pokynů a informací vám nabízíme i několik specifických doporučení pro montáž:

• Produkt je navržen pro instalaci do ALU profilu prostřednictvím předvrtaného otvoru. Pro dokončení montáže je nutný přístup z vnitřní i vnější strany hliníkového boxu pro uložení napájecího zdroje.
• Možnost regulace délky ocelového lanka (přes dutý závitový šroub). Fixace lanka v závěsce pomocí imbusového cvrčku.
• Kompletní sortiment montážního příslušenství naleznete v #souv#souvisejícím zboží##.

Technický výkres
