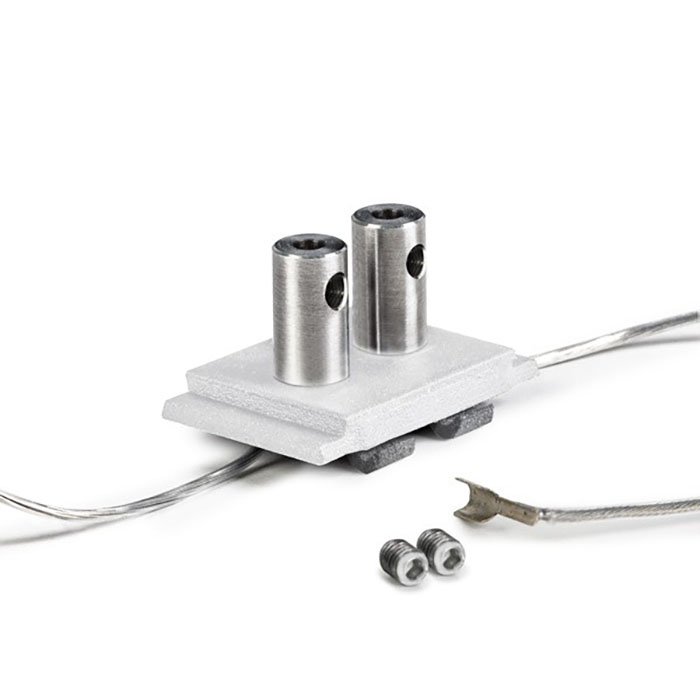

Prvek zavěšení pro LED profily OS22-DUO-PRET-Z | podélný | DC 12/24V

Detailní popis produktu

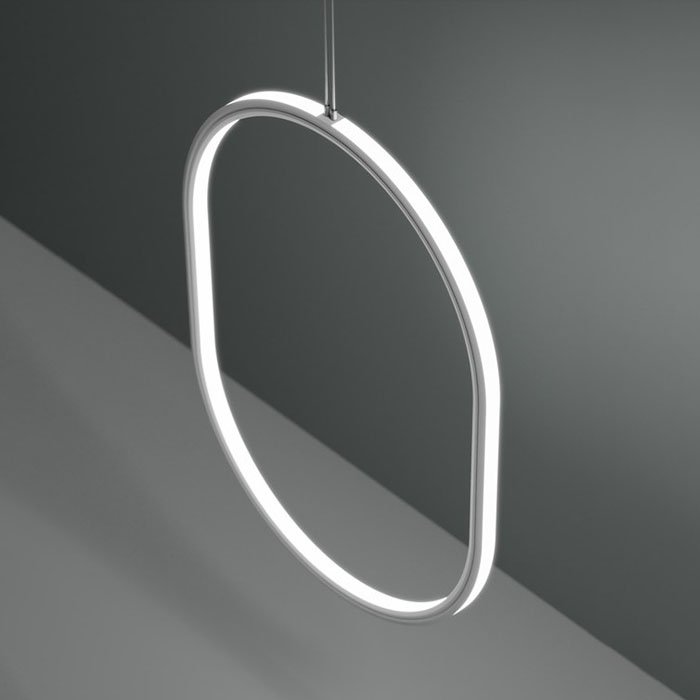

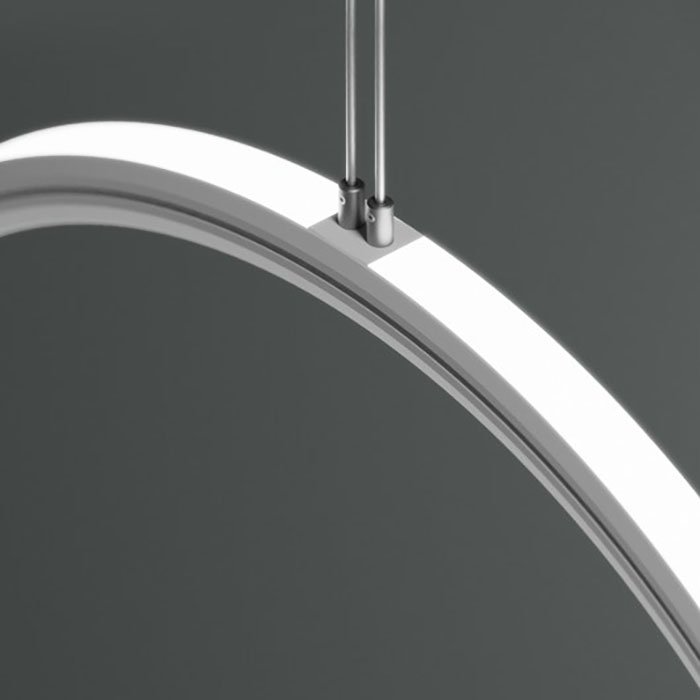

Závěsný úchyt pro ALU profily OS22-DUO-LIN-Z kombinuje precizní funkční zpracování s elegantním designem. Je vhodný pro malosériovou výrobu osvětlení se specifickou montáží přímo do osvětlovací části svítidel. Ta umožňuje vytvořit kaskádovité instalace světel zavěšených v několika úrovních pod sebou.

Výhodou závěsného úchytu pro ALU profily OS22-DUO-LIN-Z je volitelná možnost (kterou můžete a nemusíte využít) dvoupólového napájení DC 12V/24V. Díky tomu můžete napájet ALU pásek umístěný v hliníkovém profilu skrze #tablink#montaz#kovový prut nebo rameno##. Tento způsob instalace zcela eliminuje potřebu samostatného napájecího kabelu. Zavěšení a napájení poskytuje svobodu v navrhování svítidel a jejich umístění v prostoru, aniž by byl narušen estetický dojem napájecími kabely. Využijete také stropní a nástěnné závěsné prvky pro výrobu svítidel:

• Bez možnosti napájení - závěsky do stropu | na stěnu pro kovový prut nebo rameno
• S možností jednopólového napájení - DC 12/24V závěsky do stropu | na stěnu pro kovový prut nebo rameno
  • připojení napájecího vodiče umožňuje vedení napětí skrze hlavici závěsného prvku na kovový prut nebo rameno až do svítidla k ALU pásku.

Jaké možnosti a vlastnosti poskytuje závěsný úchyt pro ALU profily OS22-DUO-LIN-Z?

Závěsný úchyt pro ALU profily OS22-DUO-LIN-Z je stylové a funkční řešení navržené pro výrobu závěsných svítidel. Jeho klíčové vlastnosti a přednosti, navržené s ohledem na funkčnost a estetiku, naleznete detailně uvedené v následujících bodech:

Vlastnosti závěsného úchytu OS22-DUO-LIN-Z:

• Minimalistický produktový design - pro výrobu horizontálně závěsných svítidel pomocí #tablink#profily#kompatibilních ALU profilů##

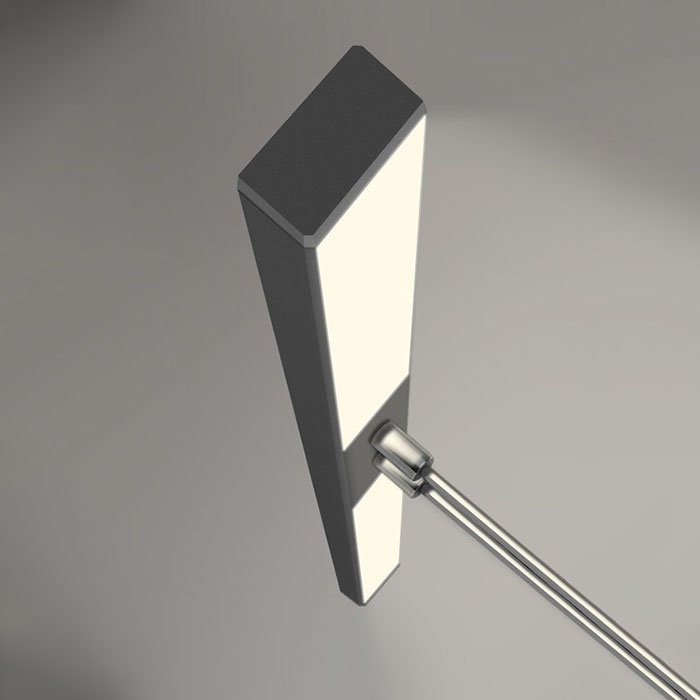

• Podélné vedení #tablink#montaz#kovového prutu nebo ramena## s průměrem max. 3 mm ke svítidlu.
• Špičkové mechanické vlastnosti s nosností až 10Kg.
• Systém OS22 - se vyznačuje unikátní možností zavěšení svítidel skrze osvětlovací část s dodatečnou možností jejich napájení skrze závěsný systém.

Dostupné barevné varianty produktu OS22-DUO-LIN-Z:

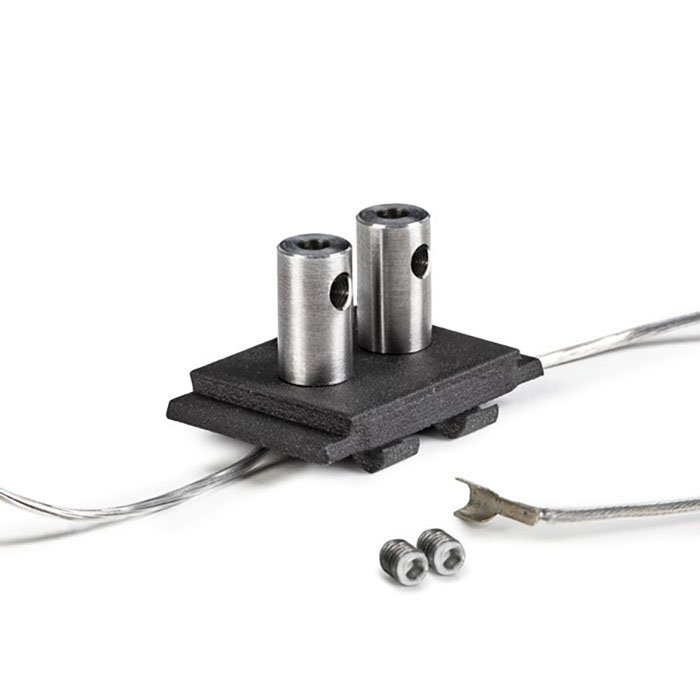

• Černá (RAL 9005)
• Bílá (RAL 9010)

Součástí dodání produktu je pouze 1ks závěsného stropního prvku OS22-DUO-LIN-Z. Níže přidáváme naše doporučení počtu kusů potřebných závěsných prvků pro jednotlivé délky profilů:

• 1x stropní prvek OS22-DUO-LIN-Z pro 1m (běžný metr) ALU profilu
• 3x stropní prvek OS22-DUO-LIN-Z pro 2m (běžné metry) ALU profilu
• 4x stropní prvek OS22-DUO-LIN-Z pro 3m (běžné metry) ALU profilu

Jak svěsit ALU profil pomocí úchytu OS22-DUO-LIN-Z?

Svěšení ALU profilů ze stropu pomocí stropního závěsného systému OS22-DUO-LIN-Z vyžaduje odpovídající technické zkušenosti, zručnost a potřebné vybavení. Kromě dříve uvedených obecných pokynů a informací vám nabízíme i několik specifických doporučení pro montáž:

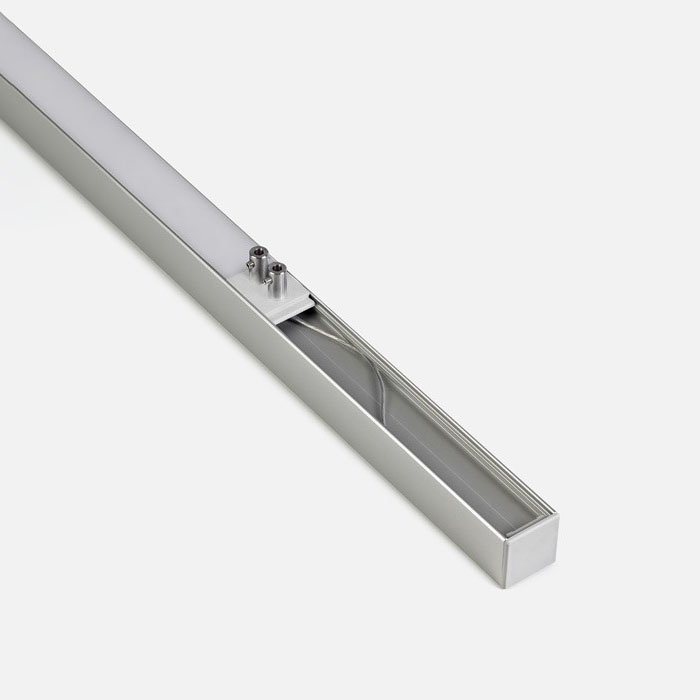

• Instalace montáží prvku zavěšení do osvětlovací části profilu s možností jeho přesného umístění pouhým posunutím. Po dosažení požadované polohy lze prvek bezpečně zafixovat pomocí aretačního mechanismu. POZOR! v případě montáže do profilu bez háčků u držáku krytu (např. GIZA-DUO-LL) sejměte plastový držák ve spodní části spony.
• Možnost regulace délky kovového prutu nebo ramena je možná jeho zkrácením. Blokace prutu nebo ramena v závěsce pomocí svorky.
• Kompletní sortiment montážního příslušenství naleznete v #souv#souvisejícím zboží##.

Technický výkres
