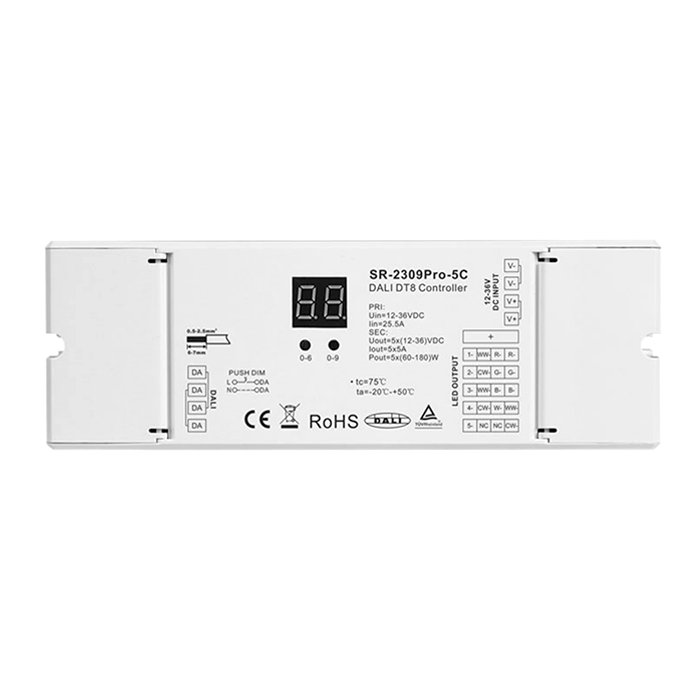

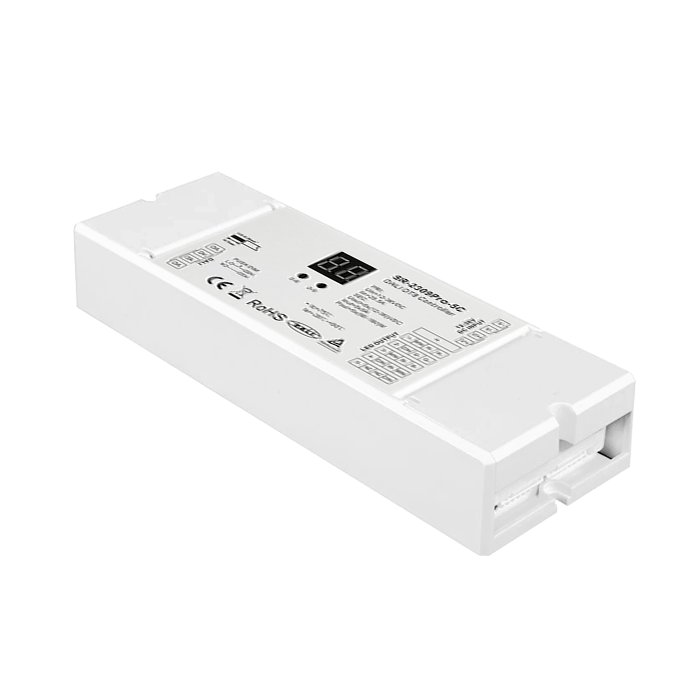

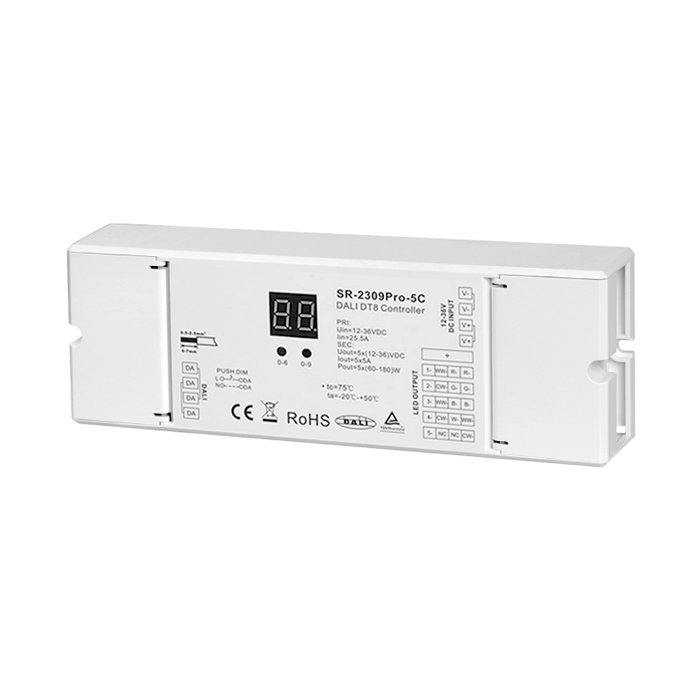

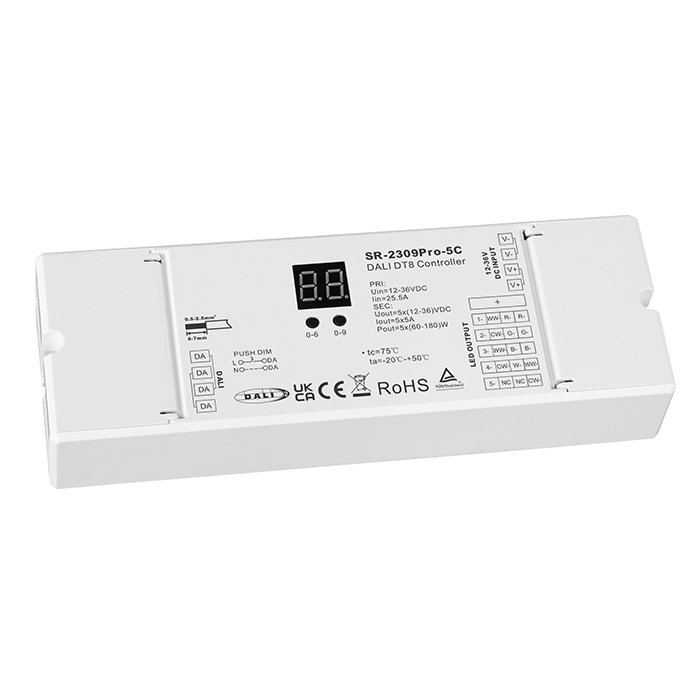

DALI stmívač pro LED pásky 7in1 Sunricher 5x5A

Kód: SR-2309PRO-5C
Novinka
Značka: Sunricher
2 368 Kč / ks 1 957 Kč bez DPH
Na cestě (20 - 40 dní)
Můžeme doručit do:
26.6.2024
  • Univerzální DALI stmívač pro LED pásky CCT, RGB, RGBW, RGBWW
  • Pro napětí DC 12V i 24V
  • Kompatibilní se všemi DALI-2 systémy (podporuje DALI DT6 i  DT8)
  • PUSH-DIM funkce s možností připojení tlačítka
  • Vynikající technická kvalita a spolehlivost

Detailní informace

Detailní popis produktu

DALI stmívač pro LED pásky CCT, RGB, RGBW, RGBWW, jednobarevné Sunricher SR-2309PRO-5C 7in1 je zařízení sloužící k regulaci intenzity a mixování barev osvětlení LED pásky v aplikacích Smart Home domácnosti nebo průmyslové automatizace. PWM DALI LED stmívač podporuje verzi DALI-2 (DT6 i DT8). Výhodou je také možnost ovládat DALI stmívač pro LED pásky Sunricher pomocí PUSH-DIM tlačítkového spínače. V tomto režimu se upravuje intenzita všech kanálů současně. DALI LED stmívač SR-2309PRO-5C 7in1 můžete využít pro tyto scénáře zapojení:

  • RGBWW - 5x 5A - 5A na kanál (možnost připojení a ovládání 1x RGBWW LED pásky)
  • RGBW - 4x 5A - 5A na kanál (možnost připojení a ovládání 1x RGBW LED pásky)
  • RGB - 3x 5A - 5A na kanál (možnost připojení a ovládání 1x RGB LED pásky)
  • CCT - 2x (2x5A) - 5A na kanál (možnost připojení a ovládání až pro 2x CCT LED pásky)

DALI stmívač na LED pásky CCT, RGB, RGBW, RGBWW nabízí modulární využití a vzájemnou kompatibilitu se všemi DALI systémy což umožňuje vytvořit složité konfigurace osvětlení s různými scénami. Nabízí výběr mezi dvěma režimy:

  • DT6 - pro přiřazení DALI adresy každému kanálu zvlášť
  • DT8 - pro ovládání všech kanálů dohromady pod jednou DALI adresou. Řízení DALI DT8 nabízí pokročilejší funkce, které nejsou k dispozici v DT6. Například DT8 podporuje dynamické stmívání (také nazývané tunable white), což umožňuje nastavení barevné teploty světla v rozsahu od teplejšího po chladnější světlo. Dále DT8 poskytuje pokročilejší možnosti regulace a řízení světla. Například umožňuje přesnější nastavení světelného toku, jasu a barevného vykreslení.

Přidáváme další charakteristické funkce jednotky SR-2309PRO-5C 7in1:

  • Maximální zátěž DALI stmívače pro LED pásky je 5x 5A při 12V - 300W, při 24V - 600W (pro vyšší příkon osvětlení je třeba využít LED zesilovače signálu).
  • Využívá protokol DALI-2  (DT6 nebo DT8).
  • Možnost zapojení PUSH-DIM sběrnice pro tlačítkové vypínače.
  • Efekt pozvoleného rozsvícení a zhasnutí osvětlení.
  • Paměť na poslední nastavenou hodnotu při výpadku proudu.
  • Plynulá změna barev nebo jasu osvětlení.

Napájet DALI stmívač pro LED pásky Sunricher SR-2309PRO-5C 7in1 je možné pomocí LED zdroje. Doporučujeme vybrané zdroje pro PWM (Pulse Width Modulation) stmívání, u kterých jsou případné rušivé zvukové projevy potlačené na téměř neslyšitelné minimum..

DALI stmívač LED pásků CCT, RGB, RGBW, RGBWW Sunricher SR-2309PRO-5C 7in1 je sofistikovanou jednotkou pro ovládání osvětlení. Společnost Sunricher je respektovaným světový výrobcem inteligentních osvětlovacích řešení. Tato společnost je známá technickou kvalitou a inovativními produkty, které splňují nejvyšší standardy bezpečnosti, účinnosti a designu.

Montáž

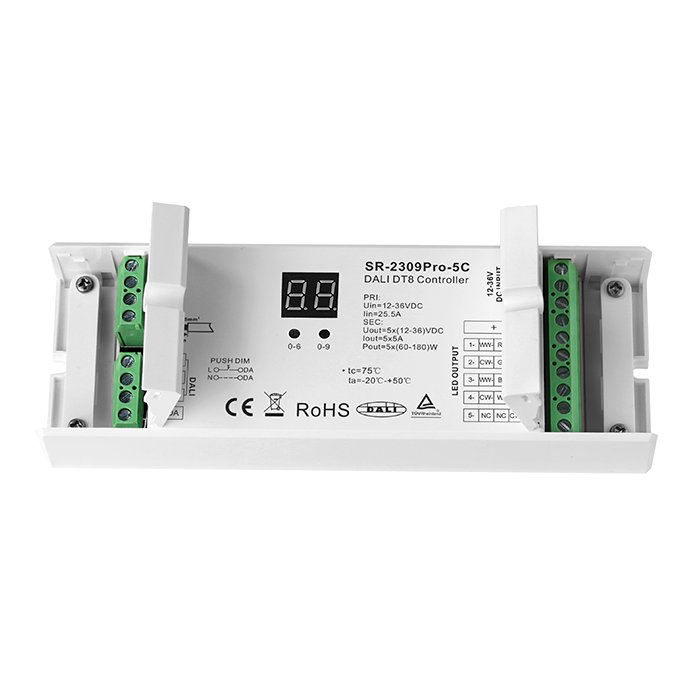

Konfigurace je možná přes DALI sběrnici pomocí MASTER jednotky nebo manuálně pomocí tlačítek kdy se veškeré údaje zobrazují na display. Pro programování regulace osvětlení DALI je třeba odborných znalostí. Pro připojení přívodních i odchozích kabelů je připravena šroubovací svorkovnice. Univerzální DALI stmívač LED pásků SR-2309PRO-5C 7in1 doporučujeme profesionálům v oboru.

Vlastnosti

  • Stabilní a spolehlivý DALI stmívač CCT, RGB, RGBW, RGBWW LED pásků
  • Napájecí napětí: 12 - 36 VDC
  • Zátěž LED přijímače: 5x 5A
  • Provozní teplota: 0 - 40°C při vlhkosti 8 - 80%
  • Výběr ze 7 typů zařízení: Tc, RGBWAF, XY, 2xTc, XY+Tc, RGB+Tc, XY+W (DT6)
  • Typy zařízení s jednou adresou: Tc, RGBWAF, XY
  • Typy zařízení s více adresami: 2xTc, XY+Tc, RGB+Tc, XY+W (DT6)
  • Certifikace: CE, TUV, ROHS, DALI
  • Kompatibilní s DALI standardy IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011

Použití

  • DALI stmívač LED pásků
  • DALI regulace LED pásků

Technický výkres

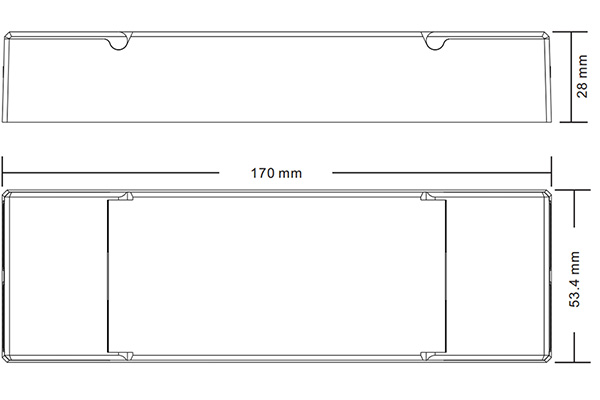

SR-2309PRO-5C_technical-draw

Schéma zapojení

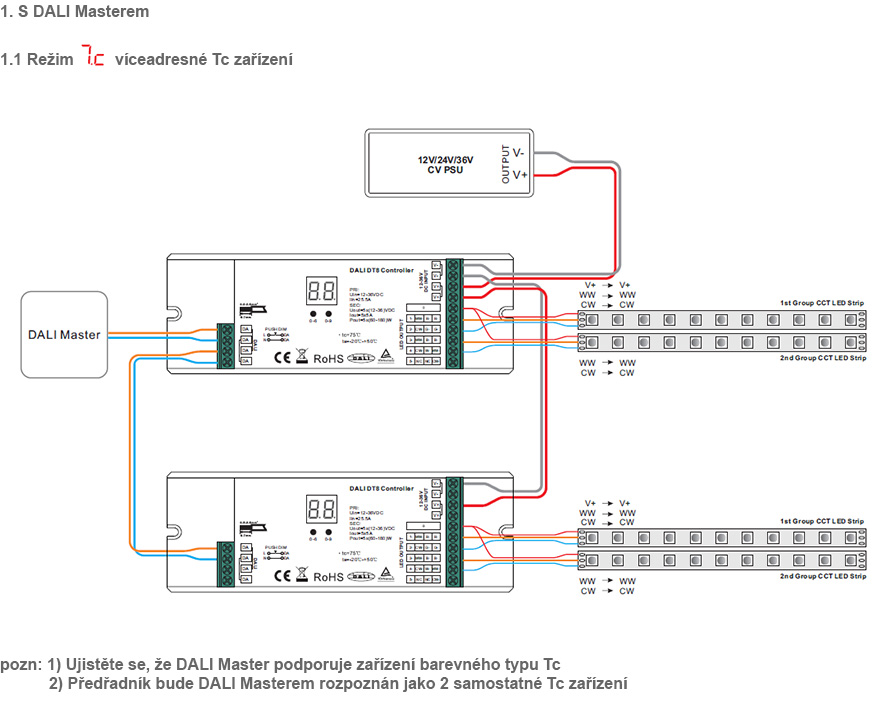

SR-2309PRO-5C-WIRING_01

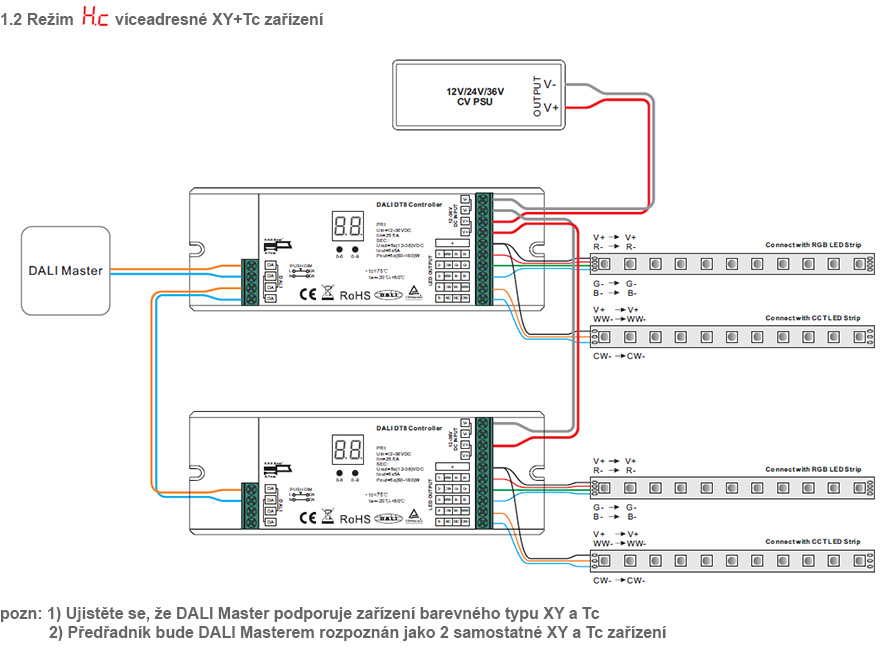

SR-2309PRO-5C-WIRING_02

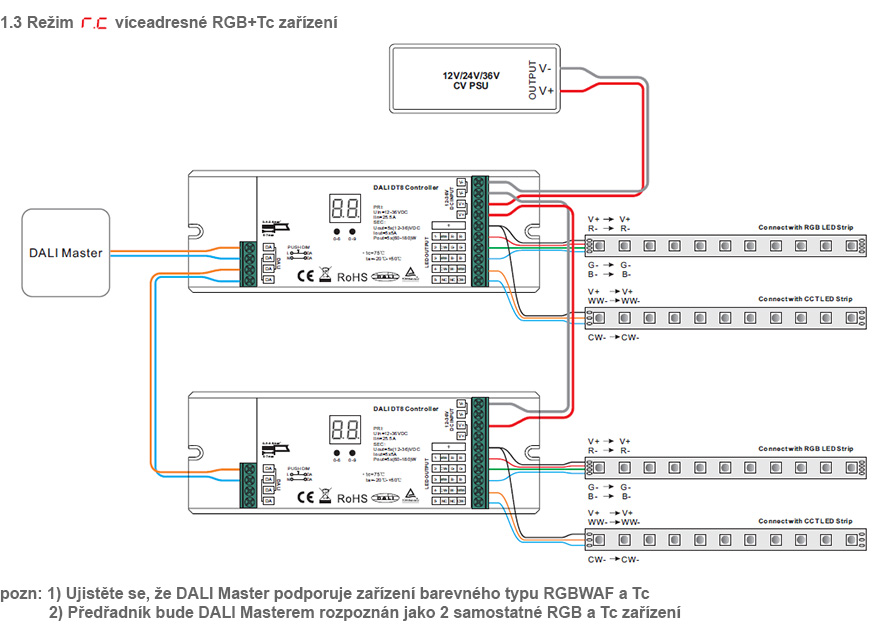

SR-2309PRO-5C-WIRING_03

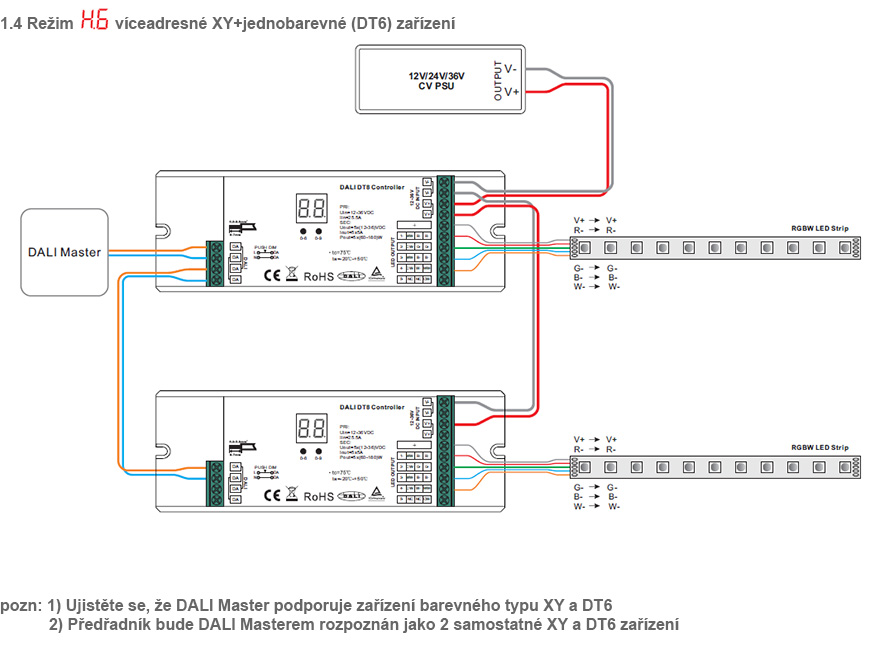

SR-2309PRO-5C-WIRING_04

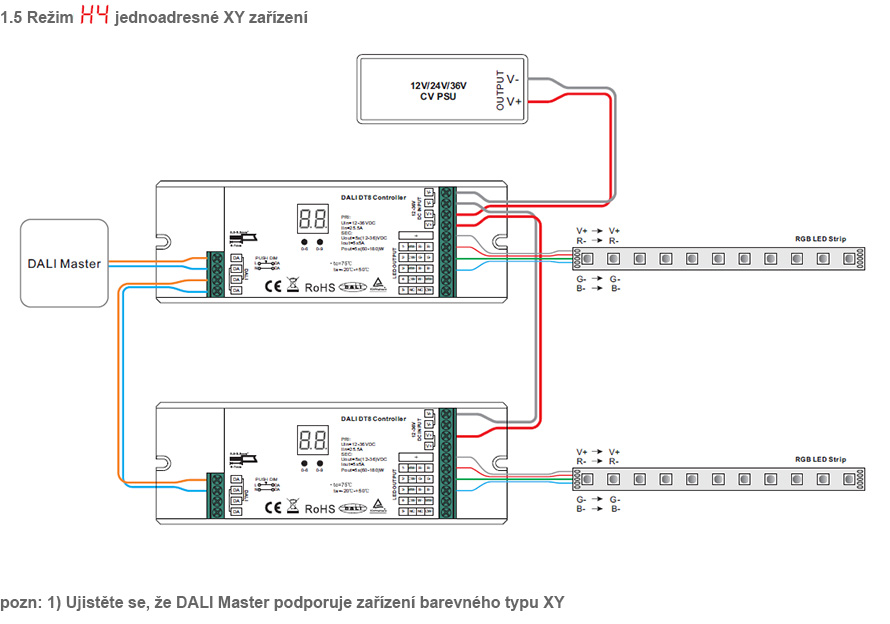

SR-2309PRO-5C-WIRING_05

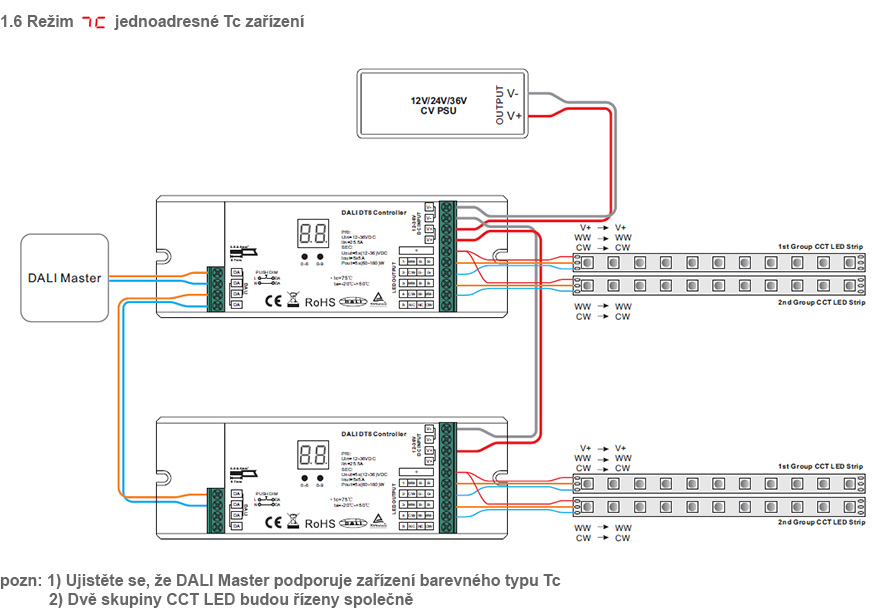

SR-2309PRO-5C-WIRING_06

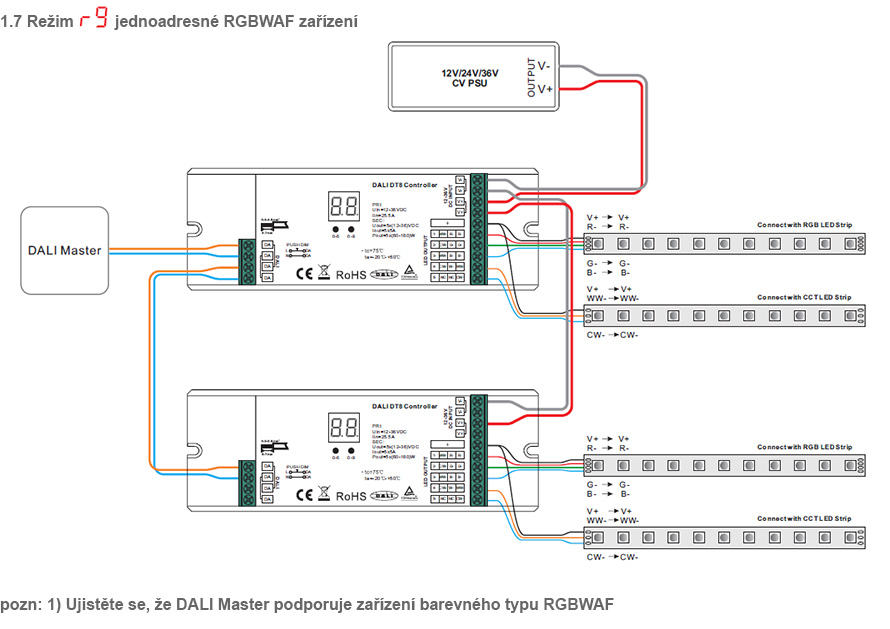

SR-2309PRO-5C-WIRING_07

SR-2309PRO-5C-WIRING_08

SR-2309PRO-5C-WIRING_09

SR-2309PRO-5C-WIRING_10

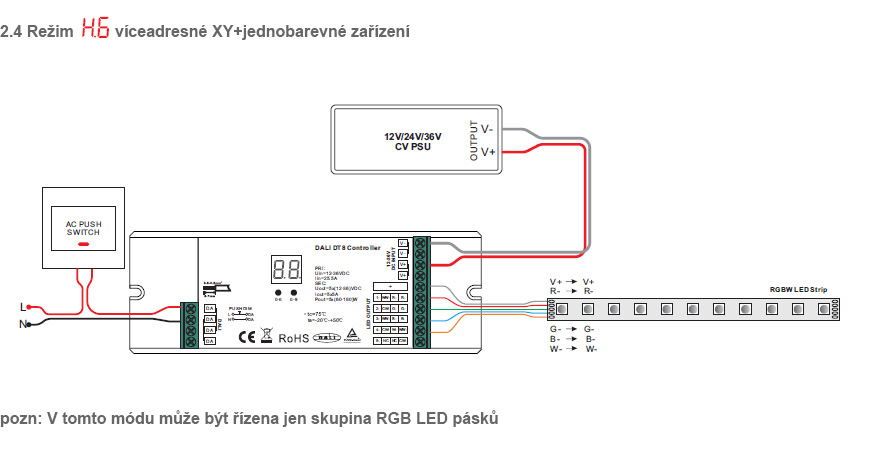

SR-2309PRO-5C-WIRING_11

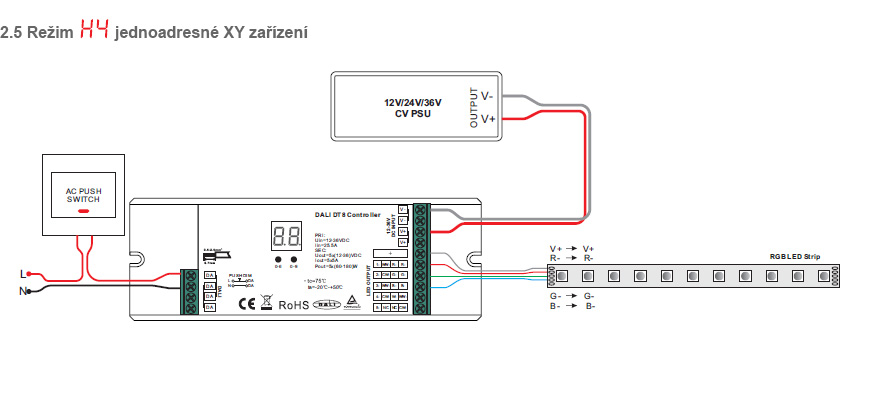

SR-2309PRO-5C-WIRING_12

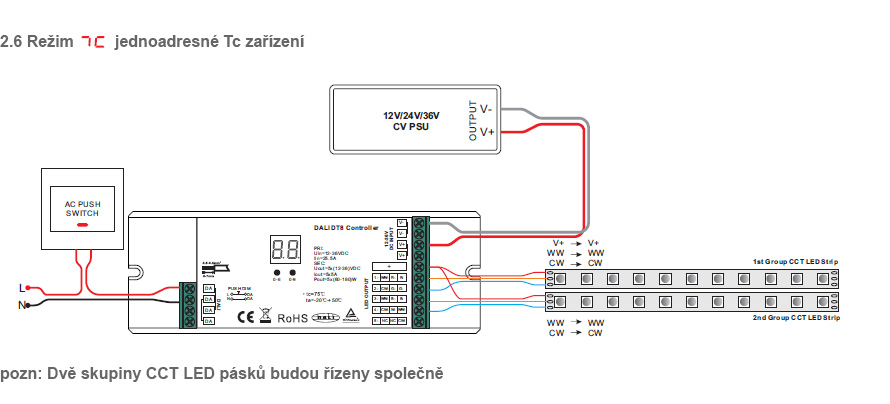

SR-2309PRO-5C-WIRING_13

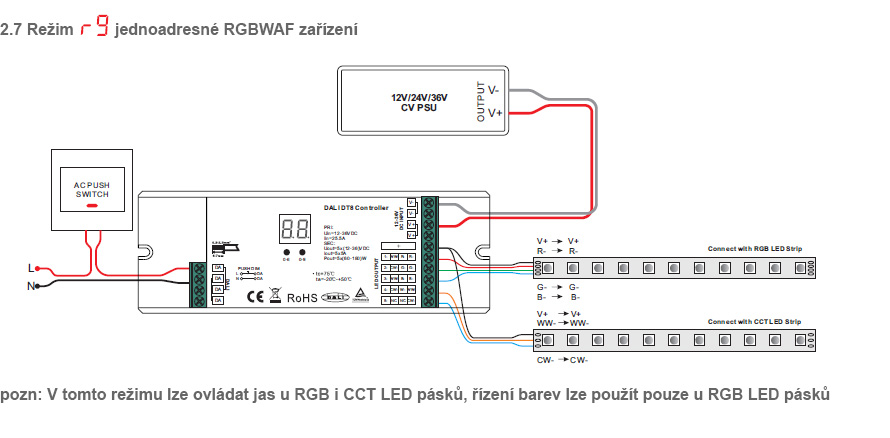

SR-2309PRO-5C-WIRING_14

Doplňkové parametry

Kategorie: DALI stmívače RGB a RGBW LED pásků
Záruka: 2 roky
napětí: 12 V - 36 V
typ ovladače: jednokanálový, CCT, RGB, RGBW, RGB+CCT
způsob stmívání a ovládání: push dim, DALI
výrobce: Sunricher
rozměry (š/v/d): 170 x 59 x 29 mm
napájecí napětí: 12 - 36 VDC
výstupní napětí: 12 - 36 VDC
maximální proudové zatížení: 5 x 5A (pro12V 5 x 60W), (pro 24V 5 x 120W), (pro 36V 5 x 180W)
výstupní výkon: 12V - 300W, 24V - 600W, 36V - 900W
DALI: DT8, DT6, DALI-2
krytí: IP20
barva: bílá
materiál: plast
