SLIM CCT LED pásek 24V | IP20 | 18W | 192LED | CRI90+ | Premium
Kód: SLIM-CCT24192-18-2265 SLIM-CCT24192-18-2265-5M Zvolte variantuDetailní popis produktu
CCT LED pásek 24V s technologií SMD (Surface Mounted Diode) o příkonu 18W/1m a produktovým označením CCT24192 je výrobkem s mimořádnou flexibilitou a modularitou použití. Při jeho návrhu a výrobě dbali techničtí designéři, aby funkčnost, kvalita a produktový design výrobku tvořil harmonický celek. Výsledkem produktového designu je kvalitní CCT LED pásek 24V v PROFI technickém provedení s EPREL certifikací.
CCT LED pásek 24V splňuje třídu krytí IP20. Je osazen značkovými čipy Sanan v počtu 192 LED /1m s věrností podání barev CRI90+ (Color Rendering Index). Efektivitu a svítivost zajišťuje vysoký světelný tok až 2121 lm/ 1 běžný metr s rozsahem barevných teplot:
- 2200K(936 lm/m) - 6500K(1166 lm/m) CCT (Correlated Color Temperature)
SMD 2835 technologie se vyznačuje velkou efektivitou, účinností a velmi dobrým chlazením. Diody LED pásku jsou namontovány na hliníkové chladící podložce. Tento aspekt prodlužuje životnost a umožňuje pro LED pásek SMD2835 24V dosahovat vysoké svítivosti.

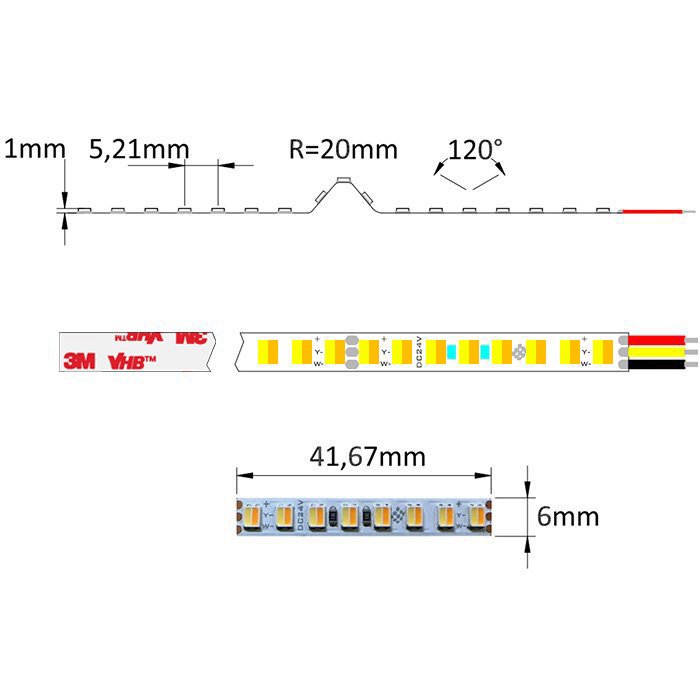

Důkladně byl vybrán i podkladový materiál a struktura. 24V CCT LED pásek s označením CCT24192 je postaven na tištěném spoji PCB (Printed Circuit Board) se šířkou 6mm, dělitelností každých 41,67 mm a podílem mědi 3OZ. Dostatečný podíl mědi 3OZ při výrobě zajišťuje pro LED CCT pásek 24V:
- nízký úbytek jasu osvětlení při větších délkách
- dobré chlazení LED pásku = dlouhá životnost

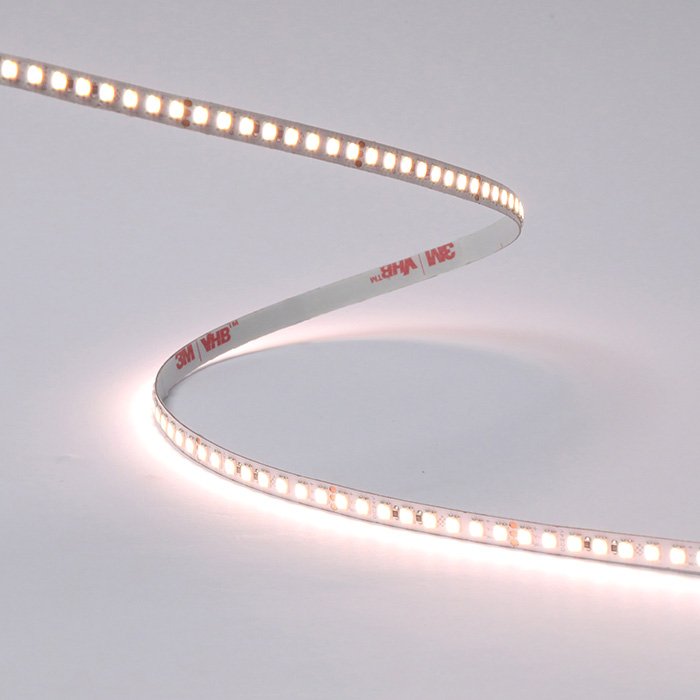

Na spodní straně CCT LED pásku - CCT24192 naleznete oboustrannou lepící pásku nejvyšší řady 3M VHB. Ta zajistí vynikající přilnavost k hliníkovému povrchu, který je typický pro LED profily. Použití LED profilu pro instalaci LED pásku je jedinou a správnou možností.
K mixování barev, úpravě barevné teploty, stmívání nebo tvorbě scén osvětlení je třeba řídící jednotky/ovladače. 24V CCT LED pásek s označením CCT24192 o příkonu 18W pracuje v režimu 1+1=1. Tento režim ovládání teploty barev CCT nejlépe zabezpečí CCT LED ovladače z naší nabídky.
Napájet CCT LED pásek 24V s označením CCT24192 je třeba stejnosměrným napětím DC 24V. Pro tento účel jsou vhodné moderní, energeticky účinné a efektivní LED zdroje.

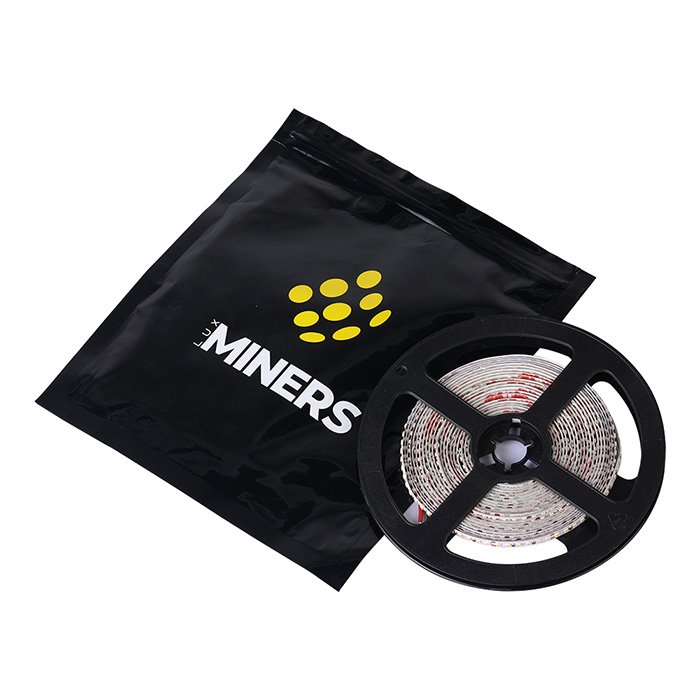

Originální návin CCT LED pásky 24V na kotouči v balení je 5m. Prodej je realizován po 1 běžném metru.
#kalkulacka#
Montáž
Instalace CCT pásky CCT24192 24V je vhodná profesionály a techniky s potřebným vybavením. Během montáže může dojít k poškození LED pásku vlivem nadměrného ohýbání, prohýbání, kroucení nebo neodborného pájení. Pájení napájecích vodičů na LED pásek nebo prodlužování jeho délky nedoporučujeme provádět bez předchozích zkušeností a dílenského vybavení.
Nabízíme LED pásky vysoké technické kvality, které jen ve zcela ojedinělých případech vykazují výrobní vadu. Přesto, nebo právě proto vždy doporučujeme provést krátký test funkčnosti LED pásku před jeho montáží do LED profilu nebo lišty. Test by neměl být delší než 45s. Pásek by měl být odmotaný z kotouče, aby se lépe chladil. Během krátkého testu opticky prohlédněte zda všechny diody LED pásku svítí / neblikají nebo nevykazují jinou anomálii. Pokud shledáte na pásku výrobní vadu neprodleně přistupte k jeho reklamaci. Po provedené montáži LED pásku a následném zjištění vady je nemožné určit zda způsobená vada osvětlení je vinou výroby nebo montáže LED pásku.
CCT LED páska je na své spodní straně opatřena speciální oboustrannou lepenkou. Tato samolepící páska slouží k montáži na zvolený podklad (důrazně doporučujeme použití LED profilů). Ten musí být hladký a je třeba ho před lepením pořádně odmastit. Připojení LED pásku k napájecímu napětí doporučujeme provést pájením. Naši technici pro vás případně požadovanou konfiguraci a metráž rádi připraví:
Služby:
- Pájení LED pásků - služba
Rady a typy k montáži:
Vlastnosti
- LED pásek CCT 24V CCT24192
- Teplota světla v mimořádném rozsahu: 2200K-6500K CCT (Correlated Color Temperature)
- Napájecí napětí: 24V DC | Příkon: 18W /1m
- Počet LED diod: 192 /1m
- 192 LED WW (Warm white) | Příkon: 9W /1m
- 192 LED CW (Cold white) | Příkon: 9W /1m
- Dělitelnost LED pásku: každých 41,67 mm
- LED technologie: SANAN SMD-2835 | (Surface Mounted Diode)
- Vyzařovací úhel: 120°
- Index podání barev: CRI>90 | vysoké CRI s věrným podání barev
- Třída krytí: IP20 | LED pásek je vhodný do interiéru | Nemá zvýšenou odolnost proti vlhku a vodě
- Deska plošných spojů: 3OZ | PCB (Printed Circuit Board)
- Oboustranná lepící páska typ: 3M VHB RED
- Doporučená provozní teplota: -15°C až max. 60°C
- CE-EMC, CE-LVC, CE-RoHS
- EPREL certifikace
Upozornění:
Vyvarujte se nejčastějších chyb v zapojení CCT LED pásku:
- Nedodržení režimu 1+1=1 (9W + 9W = 9W) pomocí CCT LED ovladače
- Montáž LED pásku bez využití hliníkové podložky nebo LED profilu na dobu delší než 1minuta.
Mohou mít za následek překročení provozních teplot ledkové CCT pásky CCT24192. Nadměrné zahřátí LED pásku vede z dlouhodobého hlediska k velké degradaci jeho svítivosti nebo úplnému zničení.
Použití
- Výroba CCT LED svítidla
- Osvětlení 24V CCT LED páskem
Doplňkové parametry
Kategorie: | 24V CCT LED pásky |
---|---|
Záruka: | 2 roky |
napájecí napětí: | 24V DC |
IP krytí: | IP20 (interiérový) |
světelný tok: | ≥ 1500 lm |
barevná teplota CCT pásků od: | 2200 K |
barevná teplota CCT pásků do: | 6500 K |
vysoké CRI (Index podání barev): | CRI ≥ 90 |
počet LED diod/1 běžný metr: | ≤ 240 LED/1bm |
šířka LED pásku: | 6 mm |
typ LED čipů: | SMD 2835 |
návin LED pásku v balení: | 5 m |
stmívatelné LED pásky: | ano |
příkon: | 18 W/m |
počet LED na metr: | 192 |
úhel svitu: | 120° |
životnost: | až 50 000h |
dělitelnost: | 41,67 mm |
krytí: | IP20 |
barevná teplota: | 2200 K - 6500 K |
světelný tok (při zapnutí obou barev): | 2121 lm/m (936lm teplá bílá, 1166lm studená bílá) |
CRI index podání barev: | > 90 |
samolepící páska: | 3M VHB RED |
pracovní teplota: | -25 až +60°C |
napájecí napětí: | 24V DC |
maximální délka zapojení: | ≤ 10 m |
